هندسة الكابلات هي عملية بناء الكابلات والأسلاك في مجالات مثل هندسة الطاقة، وهندسة الاتصالات، وهندسة البناء. وتتنوع طرق مد الكابلات، بما في ذلك مدها، وتركيبها في صواني الكابلات، ومدها في خنادق الكابلات، وعبر الأنابيب، وصواني الكابلات، وغيرها. وتختلف بيئات وطرق مد الكابلات باختلاف بيئات البناء، وتتطلب معدات مختلفة للمساعدة في عملية البناء، مما يحسن كفاءة البناء ويضمن جودته.

ما هي معدات مد الكابلات الشائعة

بكرة الكابل ودعم بكرة الكابل

يُستخدم هذا الحامل بشكل رئيسي لوضع وتدوير بكرات الكابلات. أثناء مد الكابلات، يُقلل هذا الحامل من شد السحب ويمنع تلف الكابل الناتج عن السحب الزائد. تشمل طُرز الحاملات حوامل توزيع الكابلات 3 أطنان، و5 أطنان، و10 أطنان، ودعامات عمود بكرة الكابلات 15 طنًا، ودعامات بكرة الكابلات 20 طنًا، ودعامات توزيع الكابلات ذات أوزان أكبر. يتراوح قطر بكرات الكابلات المُستخدمة في دعامات بكرة الكابلات بين 600 مم و3800 مم. يمكن للمستخدمين اختيار حوامل توزيع الكابلات المناسبة وفقًا لقطر ووزن البكرات.

ناقل الكابلات

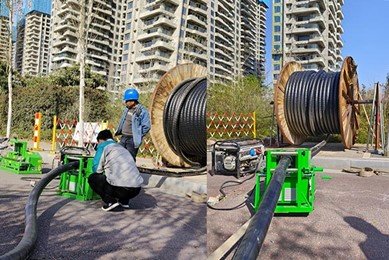

ناقل الكابلات هو آلة كهربائية تُستخدم لمدّ كابلات الطاقة (أو كابلات الاتصالات). يُستخدم مع معدات الجرّ كالرافعات والرافعات الأخرى للتغلب على قوى الاحتكاك الهائلة وتقليل تلف الكابلات. يُعدّ ناقل الكابلات مناسبًا لأعمال التجديد واسعة النطاق لشبكات الكهرباء في المدن، ومدّ الكابلات ذات المقاطع العرضية الكبيرة ولمسافات طويلة. فهو يُقلّل من كثافة العمالة ويُحسّن جودة البناء. يتميز ناقل الكابلات بقوة دفع عالية، وحجم صغير، ووزن خفيف، وسهولة في التشغيل. وهو مناسب بشكل خاص لحالات مثل مد الكابلات في الأنابيب، والأنفاق، والدفن المباشر، والنقل لمسافات طويلة.

تنقسم أنواع ناقلات الكابلات إلى ناقلات كابلات الديزل, ناقلات كابلات البنزين، و ناقلات الكابلات الكهربائيةبفضل إمكانية التحكم عن بُعد في ناقلات الكابلات هذه، وضبط سرعتها تدريجيًا، واستخدامها في سلسلة، يُمكنها إنجاز مشاريع نقل كابلات كبيرة على نطاق واسع لمسافات طويلة. في موقع تركيب الكابلات، يُمكن اختيار الطراز المناسب وفقًا لقطر الكابل المراد نقله، وإمكانية توفير مصدر الطاقة في الموقع.

رافعة الكابل

المحرك الذي يعمل بالطاقة رافعة الكابل تُعدّ الرافعة الكهربائية من أهمّ معدات البناء لمدّ الكابلات، وتُستخدم بشكل رئيسي لسحب الكابلات والأسلاك. تتميز بهيكلها المتين، وحجمها الصغير، ووزنها الخفيف، وقوتها العالية، ومرونتها في التشغيل، وسهولة استخدامها، وهي تحظى بإعجاب كبير من مُمارسي مد الكابلات. عند استخدامها مع مواد مساعدة مثل أكمام شبك الكابلات وحبال الجر، يُمكنها الرفع والسحب في مختلف الظروف المُعقدة، وسحب الكابلات بسرعة وأمان، مما يُحسّن كفاءة العمل. بشكل عام، يُمكن التحكم في الرافعة الكهربائية عن بُعد، وتتميز بضبط السرعة بشكل مُستمر، مما يجعل التشغيل أكثر ذكاءً. تُعدّ رافعة البنزين أو الديزل أنسب للمناطق التي لا تتوفر فيها كهرباء، فهي بسيطة ومريحة.

بكرات الكابلات وصينية الكابلات

هناك أنواع مختلفة، بما في ذلك البكرات المستقيمة، والبكرات الزاوية، وبكرات رأس البئر، وما إلى ذلك. تُستخدم البكرات المستقيمة لدعم الكابل، مما يقلل الاحتكاك بين الكابل والأرض أو الأشياء الأخرى؛ وتُستخدم البكرات الزاوية لتغيير اتجاه وضع الكابل؛ وتُستخدم بكرات رأس البئر لتوجيه الكابل في مواضع خاصة مثل عندما يدخل الكابل ويخرج من رأس البئر، مما يحمي الغلاف الخارجي للكابل من التلف.

مولد كهربائي

عندما لا يكون هناك مصدر للطاقة في موقع مشروع تركيب الكابل الخاص بك، فأنت بحاجة إلى مولد لتوفير الطاقة لناقل الكابل ورافعة الكابل.

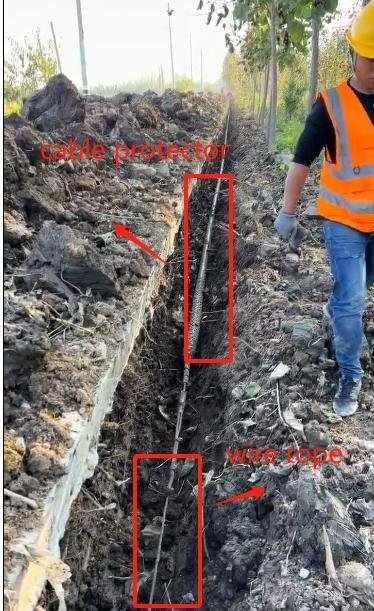

واقيات الكابلات والحبال السلكية

خاتمة

في التطبيقات العملية، تُعدّ ناقلات الكابلات التي تعمل بالديزل/البنزين الخيار الأمثل للعمليات الميدانية بفضل سهولة حملها، بينما تتكيف النماذج الكهربائية مع البيئات الحضرية المعقدة بفضل ميزات مثل التحكم عن بُعد وتنظيم السرعة بشكل مستمر. تُحسّن منصة مد الكابلات المتكاملة المجنزرة، بفضل تصميماتها مثل مزامنة الرافعة الرئيسية والتابعة وسحب حبل الأسلاك الفولاذية تلقائيًا، كفاءة سحب الكابلات بمقدار 20% وتُقلل من متطلبات العمالة بمقدار 50%. بالإضافة إلى ذلك، يُمكن من خلال الاستخدام المُشترك لجرارات الكابلات وأجهزة قياس الشد التحكم بدقة في شد الكابلات، مما يُجنّب تلف العزل الناتج عن التحميل الزائد.

إذا كنت لا تعرف كيفية اختيار المعدات المناسبة، يرجى الاتصال بمهندسنا، وسوف نقدم لك حلاً حول تركيب الكابل في غضون يومين.
